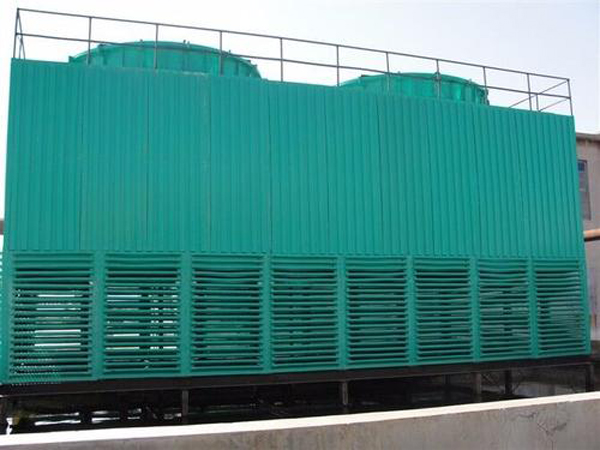

方形逆流式冷卻塔

130-0154-3111

山東三葉環?？萍加邢薰?/span>

E-mail：sanyehb2023@163.com

2020-10-17

信息詳情

機械工業部第四設計研究院設計的節能型逆流式玻璃鋼冷卻塔，是在原設計的同類塔測試數據基礎上改進設計的。特點是冷卻塔風機配有變扭矩變極雙速電機，當氣溫低時，例如晚上，電機開低速，冷卻塔噪聲可低3-5dBA。此外，用雙速電機節電顯著，多臺冷卻塔配單速電機時，為了節電當空氣溫球溫度低時，可停部分電機。仍比用雙速電機以年計多耗電40%。

雙速電機的控制柜可配套供應，也可只提供控制柜的圖紙?？刂乒竦膬r(jià)款不包括冷卻塔價款之內，須另計。

設計參數：工業塔為：空氣濕球濕度τ=28℃，進塔水溫t1=42℃，出塔水溫t2=32℃；民用塔（低溫降）：τ=28℃，t1=37℃，t2=32℃

方形逆流冷卻塔　意義如下：

以水濕降分：

①低溫降，設計水溫度5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；

②中、高溫降，水溫降10-25℃，代碼前以G表示。

以冷卻塔組部分：①無水盤的（代碼末了以L表示）；

②淺水盤的（代碼末了以DP表示）；

③深水盤的（代碼末了以GP表示），深水盤的有效存水深度400mm，如要求加大水深，訂貨時須提出。

代碼中FN表示鋼結構方形的逆流式。

代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻水量，單位m3/h（立面及基礎圖所示為二臺塔，實用可單排多臺，或雙排多臺）。

方形逆流冷卻塔主要參數

型號	τ＝28℃ 冷卻水量m3/h		τ＝27℃ 冷卻水量m3/h		主要尺寸mm		風量 m3/h	風機直徑 mm
型號	Δt=5℃	Δt=8℃	Δt=5℃	Δt=8℃	總高度	寬度B	風量 m3/h	風機直徑 mm
DFNL-100 DFNDP-100 DFNGP-100	100	74.4	118.7	86.0	4050 4670 4970	2600	62000	1800
DFNL-150 DFNDP-150 DFNGP-150	150	109.8	175.1	126.9	4050 4670 4970	3000	84000	2100
DFNL-200 DFNDP-200 DFNGP-200	200	148.9	237.4	172.1	4840 5460 5760	3600	115000	2800
DFNL-300 DFNDP-300 DFNGP-300	300	224.9	350.6	258.3	5010 5690 5990	4300	158600	3400
DFNL-400 DFNDP-400 DFNGP-400	400	299.9	467.4	344.4	5300 6040 6340	4800	213000	3800
DFNL-500 DFNDP-500 DFNGP-500	500	374.9	584.3	430.4	5900 6700 7000	5300	265000	3800
DFNL-600 DFNDP-600 DFNGP-600	600	448.5	698.9	514.9	6140 6980 7280	6000	317500	4200
DFNL-750 DFNDP-750 DFNGP-750	750	561.7	875.3	644.9	6440 7290 7590	6800	400000	4200
DFNL-900 DFNDP-900 DFNGP-900	900	673.4	1049.5	773.2	6950 7900 8200	7300	490000	4700
DFNL-1050 DFNDP-1050 DFNGP-1050	1050	786.6	1225.9	903.1	7150 8100 8400	7800	556000	4700

型號	電機功率 kW	重量t		進水壓力 104Pa	噪聲 dBA			當量直徑 Dmm
型號	電機功率 kW	自重	運轉重	進水壓力 104Pa	Dm	10m	16m	當量直徑 Dmm
DFNL-100 DFNDP-100 DFNGP-100	3.0/1.5	1.73 2.16 2.50	2.00 3.18 5.48	6.2	59.0	52.0	47.0	3.02
DFNL-150 DFNDP-150 DFNGP-150	4.0/2.0	2.60 2.91 3.31	3.02 4.23 7.33	6.3	60.5	54.0	50.6	3.47
DFNL-200 DFNDP-200 DFNGP-200	5.5/2.7	3.10 3.55 4.44	3.66 5.40 10.18	6.5	62.0	55.6	52.3	4.15
DFNL-300 DFNDP-300 DFNGP-300	7.5/3.7	4.40 5.04 5.91	5.23 7.72 14.14	5.8	62.0	57.8	54.5	4.94
DFNL-400 DFNDP-400 DFNGP-400	11/5.5	5.30 6.10 6.96	6.41 9.52 17.29	6.0	62.5	58.8	55.7	5.51
DFNL-500 DFNDP-500 DFNGP-500	15/7.5	6.60 7.58 8.64	7.98 11.78 21.26	6.4	62.5	59.3	56.2	6.08
DFNL-600 DFNDP-600 DFNGP-600	15/7.5	8.42 9.68 10.85	10.08 14.95 26.92	6.5	62.5	60.5	57.4	6.88
DFNL-750 DFNDP-750 DFNGP-750	22/11	10.80 12.41 13.84	12.88 19.12 34.42	6.8	63.0	61.4	58.4	7.79
DFNL-900 DFNDP-900 DFNGP-900	30/15	12.50 14.36 15.93	15.00 22.19 39.75	7.0	63.8	62.9	60.0	8.36
DFNL-1050 DFNDP-1050 DFNGP-1050	30/15	15.10 17.22 18.94	18.02 26.22 46.14	7.0	64.6	63.1	53.9	8.93

說明：

1、表中所列為濕球溫度τ=28℃，τ=27℃工況下，Δt=5℃時t1=37℃，t2=32℃；Δt＝8℃時t1=40℃，t2=32℃的冷卻水量。

2、表中噪聲值為夜間電機低速運轉，并下設有斜波填料的數值，不設斜波填料將比表中數值高5dBA。

中高溫降工業型GFN系列方形逆流式玻璃鋼冷卻塔主要參數 　

型號	τ＝28℃冷卻水量m3/h			τ＝27℃冷卻水量m3/h			主要尺寸mm
型號	Δt=10℃	Δt=20℃	Δt=25℃	Δt=10℃	Δt=20℃	Δt=25℃	總高度	寬度B
GFNL-75 GFNDP-75 GFNGP-75	75	66.9	65.8	86.3	73.6	71.8	4050 4670 4970	2600
GFNL-100 GFNDP-100 GFNGP-100	100	89.2	87.7	115.0	98.1	95.7	4050 4670 4970	3000
GFNL-150 GFNDP-150 GFNGP-150	150	137.4	136.2	172.2	150.2	147.7	4840 5460 5760	3600
GFNL-200 GFNDP-200 GFNGP-200	200	182.8	181.3	229.1	199.8	196.5	5010 5690 5990	4300
GFNL-250 GFNDP-250 GFNGP-250	250	228.2	226.3	286.0	249.4	245.3	5300 6040 6340	4800
GFNL-300 GFNDP-300 GFNGP-300	300	273.6	271.3	342.9	299.1	294.1	5900 6700 7000	5300
GFNL-400 GFNDP-400 GFNGP-400	400	364.4	361.4	456.7	398.3	391.8	6140 6980 7280	6000
GFNL-500 GFNDP-500 GFNGP-500	500	455.2	451.5	570.5	497.6	489.4	6440 7290 7590	6800
GFNL-600 GFNDP-600 GFNGP-600	600	546.0	541.5	684.3	596.9	587.1	6950 7900 8200	7300
GFNL-700 GFNDP-700 GFNGP-700	700	638.0	632.7	799.6	697.4	685.9	7150 8100 8400	7800
